特点

采用高精度微熔传感器技术

MODBUS® RTU 数字信号或 4…20mA 模拟信号

IP67 防护等级

具有长期的稳定性以及优异的电磁兼容性。

紧凑型设计

产品描述

RC580L系列气体密度传感器，主要用于持续监测变电站高压电器设备内的气体密度，避免开关柜中的系统故障和网络中断。该产品通过监测气体的压力、温度值，计算出当前的气体密度。同时该气体密度传感器还可以补偿由热效应引起的压力变化，使其不会对输出值产生影响。

RC580L系列密度传感器有两种输出信号：模拟4…20mA电流信号、数字RS485信号。适用于任何定义的气体混合物，包括 SF6、氮气、四氟化碳、氧气、二氧化碳、3M™ 、Novec™ 4710、氦气和氩气。

该产品采用微熔压力传感器技术，长期稳定性高，无需进行维护和再校验。同时，还采用了气密密封的焊缝和无密封元件的测量单元设计，可以确保测量单元的*密封。

为现有变电站改造、新建变电站提供智慧化解决方案。

应用范围

SF6 绝缘组合电器（GIS） SF6 绝缘断路器

SF6 绝缘互感器 SF6 绝缘母线系统

SF6 绝缘充气柜 SF6 绝缘环网柜

SF6绝缘柱上开关 SF6绝缘变压器

性能参数

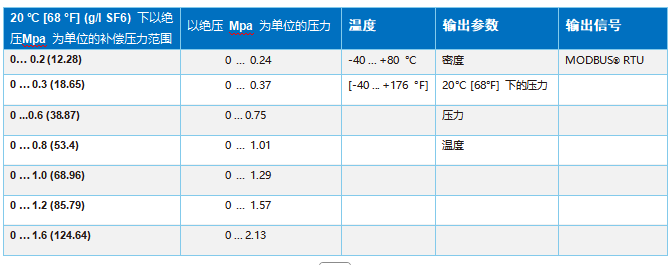

数字输出量程

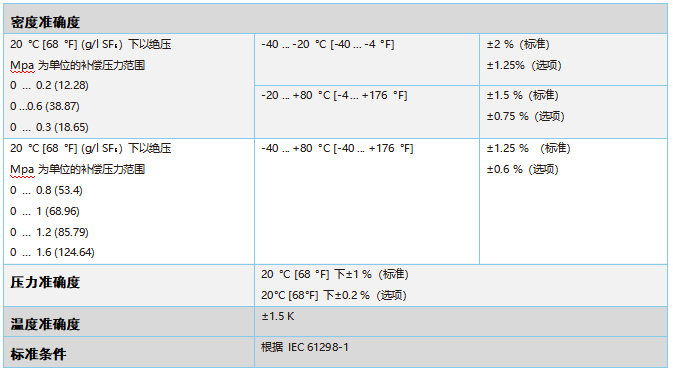

数字输出准确度

注：密度准确度仅限纯 SF₆ 气体和 6 % Novec 4710、5 % O₂ 和 89 % CO₂ 构成的气体混合物。

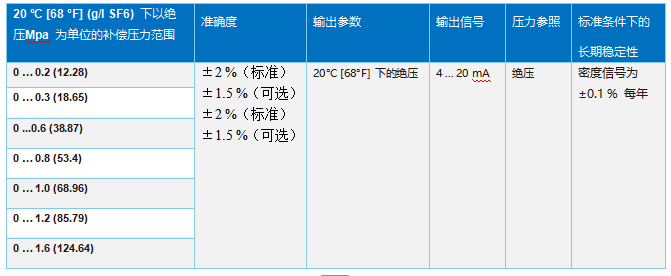

模拟输出量程及准确度

1) 适用于 -40 ... +80 °C [-40 ... +176 °F] 整个温度范围上的补偿压力测量参数；仅限于纯 SF₆ 气体。

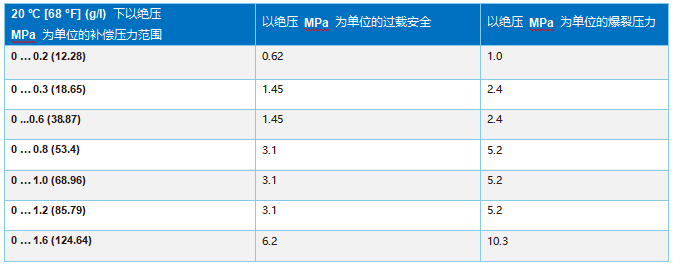

过载安全和爆裂压力

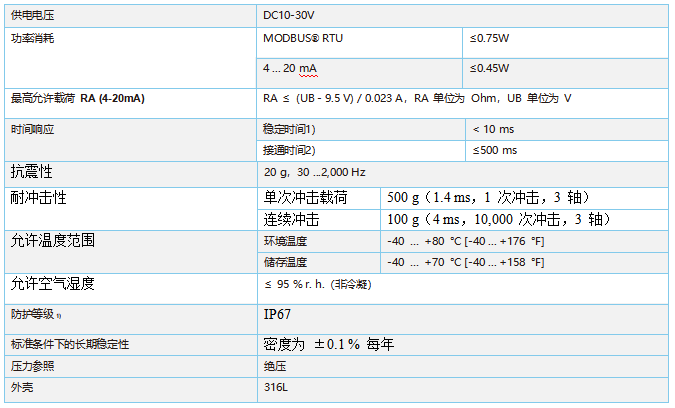

工作参数

1) 例如出现瞬态压力尖峰 2) 接通电源后直到输出*个测量值的时间。

电气连接

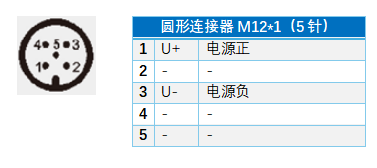

数字输出的电气连接

圆形接头 M 12 x 1 金属（5 针）

模拟输出的电气连接

圆形接头 M 12 x 1 金属（5 针）

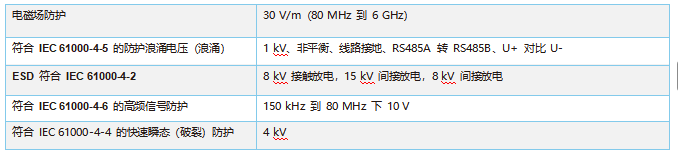

EMC 测试

外形尺寸

注：以上螺纹是示例，特殊需求，请与生产商联系。

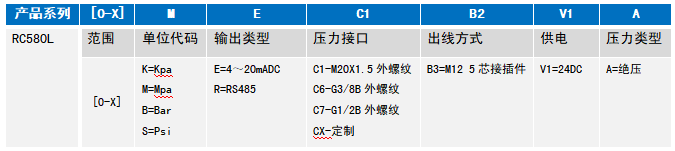

产品选型

举例：RC580L-[0-0.5]M-E-C1-B2-V1-A (RC580L六氟化硫密度变送器,压力范围0-0.5MPa,输出4-20mA,螺纹接口M20*1.5,M12 5芯连接器,24DC供电,绝压）

注：1、选型时请注意被测介质，产品与介质相接触的部分相兼容。

2、特殊要求，请与本公司商洽，并在订单中予以注明。
