产品特点

支持多种无线传输方式

24位高精度ADC采集

高能锂电池供电，待机时间长

低功耗，静态电流低达30uA

OLED显示，耐低温

结构小巧，现场安装方便

具备网关功能，可以读取RS485设备数据

产品说明

RC920W防爆型无线网关压力变送器是一款高能锂电池供电，具有无线通信功能的压力检测智能仪表，同时可以与流量计仪表进行485通信，读取流量计仪表的数据。该仪表采用微熔压力传感器或者扩散硅芯体作为压力信号测量元件，采用24位高精度AD转换器采集压力、温度信号，实现了对变送器进行宽温度范围的零点和温度性能补偿。支持多种无线：433、LORA、LORAWAN、GPRS、LTE、NBIOT、WIFI、ZIGBEE等。人机界面采用1.3寸低功耗液晶屏，操作方便。应用领域是天然气、石油化工、消防、自来水、工业监控系统等，通过无线通讯的方式，实现信号远距离的无线传输，从而简化了安装方式、节约了布线成本。

RC920W防爆型无线网关压力变送器，产品技术条件和验证方法符合GB3836.1-2010《爆炸性环境第1部分设备通用要求》和GB3836.2-2010《爆炸性环境第2部分由隔爆外壳“d”保护的设备》的规定。

RC920W防爆型无线网关压力变送器经过国家指定的防爆产品检验机构审查合格并颁布“防爆合格证”，防爆标志Exd ⅡC T6 Gb。

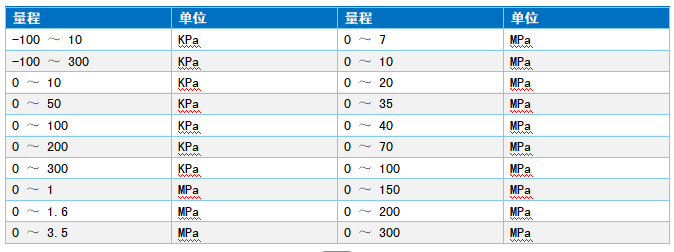

量程选择

注：特殊需求，请与生产商联系。

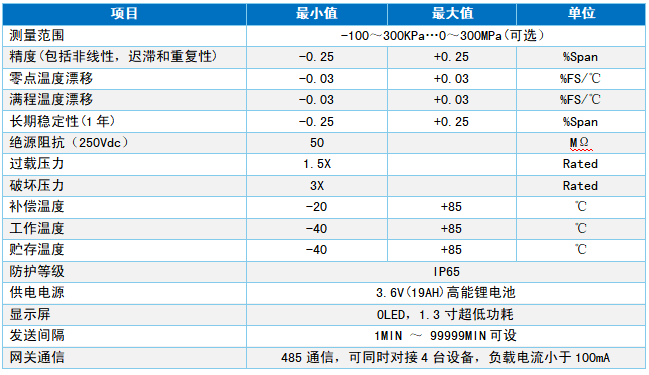

性能参数

注：特殊需求，请与生产商联系。

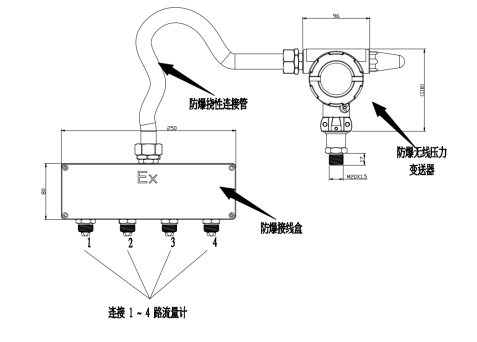

外形尺寸及输出选项

注：特殊需求，请与生产商联系。

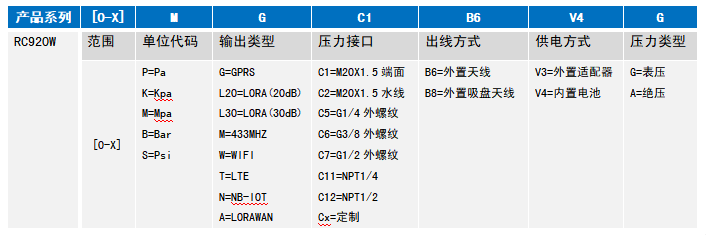

外形尺寸及输出选项

举例：RC920W-[0-1]M-G-C1-B6-V4-G (RC920W防爆型无线网关压力变送器,压力范围0-1MPa,输出GPRS,螺纹接口M20*1.5,外置天线,内置电池供电,表压）

注：1、选型时请注意被测介质，产品与介质相接触的部分相兼容。

2、特殊要求，请与本公司商洽，并在订单中予以注明。

安装指南

RC920W防爆型无线网关压力变送器可以通过压力管接头直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。若用微型软管安装，壳体必须单独接地。拆卸仪表时，不可对仪表壳体施力。不允许更换元器件或结构，以免影响防爆性能。压紧密封圈建议定期更换，以确保变送器可靠工作。
