特点

不锈钢一体化铸钢

精度高稳定性好

螺纹固定具有很强的适用性和灵活性

测温探头部分均采用螺纹

一体化固态封装结构（热电阻）

产品说明

RC7101型温度传感器采用进口测温元件，精湛的封装技术及完善的装配工艺确保了该产品的质量和性能。该系列温度传感器具有热响应时间快、抗热性能强、耐高压、抗震、多种温度型号可选择、安装方式多元化等优点。它将感应到的冷热程度通过连接线传输到显示仪表，记录仪表，电子调节器等仪表读出温度量值。应用于化纤、橡塑、石油、造纸、水电、食品等设备的过程温度测量与控制。

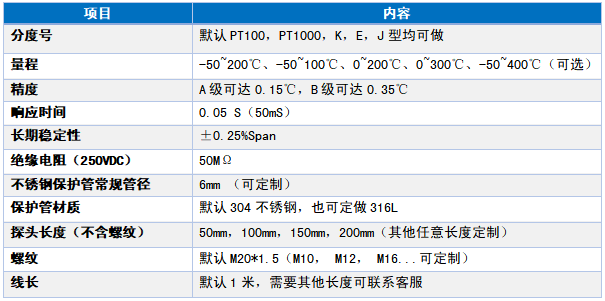

性能参数

注：特殊需求，请与生产商联系。

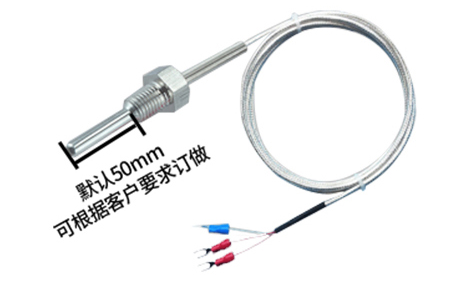

外形尺寸

注：特殊需求，请与生产商联系。

接线定义及输出选项

（步骤：用万用表量取电阻传感器三条引线接头之间的阻值。 其中两条之间的阻值应为0，另一条与其他之间的阻值约为100。将此根线标记为A.将标记为A的先接在A接线端上，其他的两根线分别接在其他两个接线端上，此两根线可以任意接。）

注：上面接线定义是部分示例，以实际出厂接线定义为准。

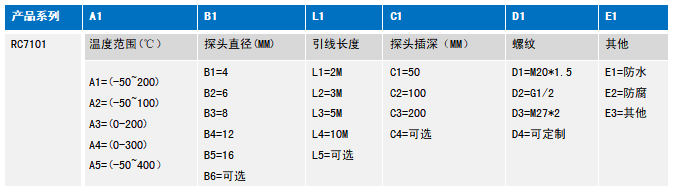

产品选型示例

示例的选型代码的含义如下：

举例：RC7101-A1B1L1C1D1E1(温度传感器,温度范围-50~200度,探头直径4mm,引线长度2m,探头插深50mm,安装方式固定螺纹M20*1.5,防水）

注：特殊需求，请与生产商联系。

安装指南

在选择对热电阻的安装部位和插入深度时要注意以下几点:

1.为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电阻。

2.带有保护套管的热电阻有传热和散热损失，为了减少测量误差，热电偶和热电阻应该有足够的插入深度：

①　对于测量管道中心流体温度的热电阻，一般应将其测量端插入到管道中心处(垂直或倾斜安装)。

②　对于高温高压和高速流体的温度测量(如主蒸汽温度)，为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电阻。

③　假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1m即可。

④　当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管称重传感器。
